地址：山東省臨朐縣東城街道南二環3222號TDG調速定量給料機
產品概述

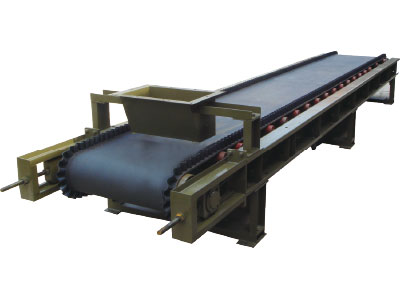

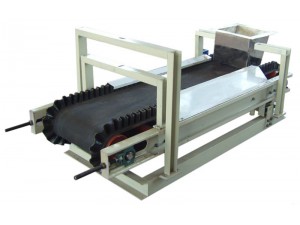

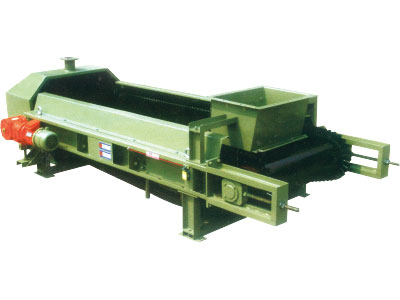

TDG調速定量給料機采用動態給計量方式和計算機變頻控制，設備皮帶自動張緊裝置、跑偏報警保護及現場控制開關，具有運行穩定、可靠性高的優點，計量精度高，能在較惡劣的環境下正常工作，適用于建材、冶金、化工、糧食等行業的散狀物料的配料和計量，是實現自動化控制、穩定產品質量的理想計量設備。
TDG調速定量給料機結構特點：
1.由冷彎C型鋼板組成秤體框架，結構新穎，強度大，適合于各種規格非標秤體的設計；
2.一體化直聯式減速電機，國外進口技術制造，低噪音、低震動、抗粉塵、長壽命、高可靠性；減速電機帶反力矩撐 板，軸裝結構。與秤體主動滾筒直接相聯，安裝、調試與維護極其方便。
3.環形無接頭皮帶，可根據工藝選擇：平皮帶、擋板結構、裙邊皮帶結構；
4.獨特的X型簧片稱量機構，簧片受力更均勻，線性與重復性更好；
5.弱磁式齒輪測速裝置的設計，配合測速電路真實的反應了電機速度，測速信號準確、可靠；
6.獨特的皮帶防跑偏裝置，仿申克秤三托輥結構，可自由調節張緊托輥；
7.秤體進料裝置自帶托板，可控制進料量與封料，以便秤體標定與校零；
TDG調速定量給料機-主要技術參數：
? 系統精度：≤±0.5%；? 調速范圍：1：10；
? 調速方式：變頻調速；
? 工作方式：連續
? 使用環境：儀表-50～50℃；秤體-30～50℃；相對時度≤90%
? 電源：～220V -15%-10%，50Hz（微機部分）；
? 給料范圍：0.2～2000t/h。工藝流程模擬圖：
? 測速信號;40脈沖/轉
技術參數
TDG調速定量給料機-配置表：
| 皮帶寬度（mm） | 減速電機型號規格(SBD50、65系列) | 皮帶線速度(m/s) | 荷重傳感器(kw) | 變頻器額定轉速(Hz) | 臺時產量(t/h) | 參考臺時產量(t/h) |
| 500 | SBD65-923-1.1kw | 0.0082 | 50 | 50 | 0.1～4.0 | 0.2～3 |
| 650 | SBD65-619-1.1kw | 0.0254 | 50 | 0.4～8.0 | 0.65～7.5 | |
| 800 | SBD65-253-1.5kw | 0.0621 | 100 | 2.0～20 | 4.0～16 | |
| 800 | SBD65-102-1.5kw | 0.1539 | 100 | 4.0～40 | 10～32 | |
| 1000 | SBD65-91-1.5kw | 0.1725 | 100 | 10～100 | 40～80 | |
| 1200 | SBD65-59-1.5kw | 0.2661 | 200 | 16～160 | 80～120 | |
| 秤體寬度：B500～1800mm； 臺時產量：0.2～2000t/h； | ||||||
